王肇剛（梓弋）阿里云高級技術專家
摘要：業務通過產品技術發揮價值的一個必要條件就是可以在線上穩定持續的運行，這一直是運維人員的終極目標。相信大家在使用天貓、淘寶、支付寶時幾乎沒有遇到過無法使用的情況，阿里是如何做到的呢？AIOps又是什么？本文主要關注線上業務的研發和運維流程，由阿里云高級技術專家向大家介紹如何將機器學習算法引入運維中的監控和故障分析領域，探索智能運維解決方案。
本文將圍繞一下幾個方面進行介紹：
一．阿里巴巴故障治理業務流程及挑戰
二．智能運維實戰
三．AIOps智能運維解決方案
本文主要關注線上業務的研發和運維流程，如今有很多工具可以幫助大家研發協同和部署，但業務通過產品技術發揮價值的一個必要條件就是可以在線上穩定持續的運行。如果業務運行出現故障，業務價值將無法得到保障和發揮。相信大家在使用天貓、淘寶、支付寶時幾乎沒有遇到過無法使用的情況，這有兩個原因：一是阿里的系統穩定性非常好，二是一些局部故障在用戶感知之前已經由內部的監控系統發現并解決了。大家一定熟知DevOps一詞，而本文標題中的AIOps則是DevOps未來發展的一個趨勢。AIOps將機器學習算法引入了運維中的監控和故障分析領域，探索更有效穩定的線上運行效果。
一．阿里巴巴故障治理業務流程及挑戰
1. 面臨的挑戰
首先雙十一極具震撼力的數字給阿里帶了了巨大的穩定性挑戰。

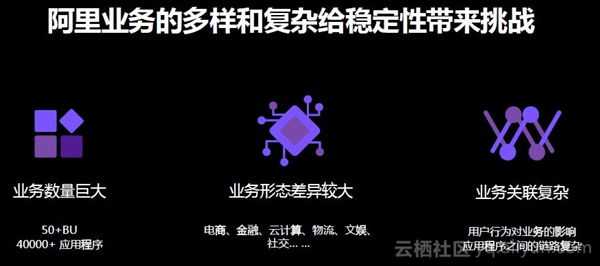

但更大的挑戰來自于日常阿里業務的多樣和復雜。首先，阿里業務數量巨大，包括2萬多名技術工程師，50+ BU，40000+ 應用程序。其次，業務形態差異較大。隨著阿里經濟體的壯大，出現了許多與傳統電商、金融、云計算等不一樣的業務形態，例如優酷是文娛，釘釘是社交，還有阿里體育、阿里健康等更多新的業務。業務形態的差異會導致用戶行為的多樣性。并且阿里國際化業務例如LAZADA、速賣通AE等，也為監控系統帶來了許多挑戰。最后，業務關聯復雜。程序之間需要互相調用，阿里的幾萬個程序間的調用已經構成了非常復雜的網絡，這種牽一發而動全局的情況會給穩定性帶來極大的挑戰。并且實際情況可能更為復雜，因為除了內部關聯，還有外部關聯。例如用戶可能習慣使用淘寶的搜索框?qū)ふ蚁胍徺I的商品，若某日搜索功能出現故障，那么便會直接導致淘寶交易量降低。這是因為大部分用戶是通過搜索功能進入交易頁，出現故障會導致用戶找不到其他措施進行交易。應用程序之間的鏈路復雜和用戶行為對業務的影響都會導致業務關聯復雜。

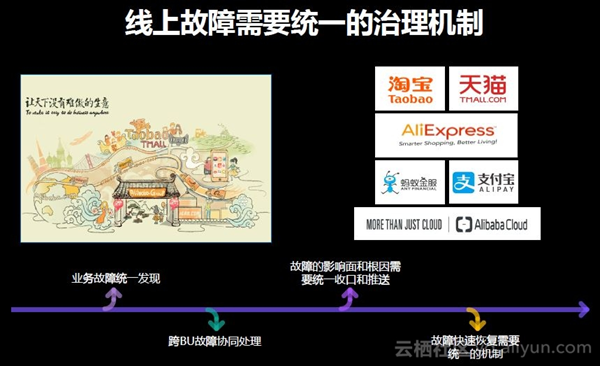

因此，阿里需要一個對線上故障進行統一治理的機制。首先，業務故障需要統一的發現，然后跨BU故障協同處理，故障的影響面和根因需要統一收口和推送，最后當確定故障后，第一選擇是使用統一的機制快速恢復，只有無法快速恢復的故障才會去分析原因。那么如何在這種復雜的業務流程下實現統一故障處理機制呢？
2. 故障治理業務流程

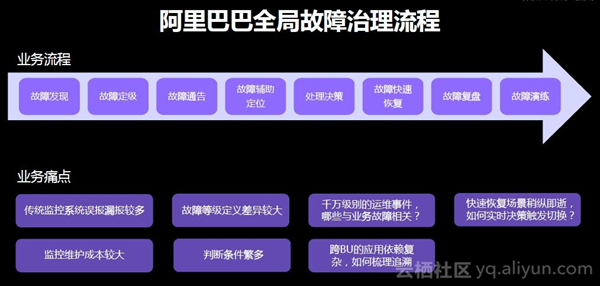

阿里巴巴全局故障治理流程如下所示：
發現故障后，需要對故障進行定級、通告、輔助定位、處理決策、快速恢復、復盤，以及為了防止下次故障進行的演練。阿里的工程師和更多的內部成員共同協作，通過一個龐大而完備的平臺保證該故障處理流程。盡管如此，仍然存在一些人力難以企及的業務痛點。例如，傳統的監控系統誤報漏報較多。因為業務飛速的變化，監控系統的報警閾值也會飛速變化導致監控維護成本較大。發現故障后需要梳理雜亂的信息才能定位故障。除此之外，還有故障等級定義差異較大、實時決策觸發切換難以實現等諸多問題。為了解決這些業務痛點，阿里引入了智能運維AIOps的概念，即將機器學習和一些工程框架引入故障管理流程中。
該故障治理流程的首要目標是實現故障的精準報警。由下圖可見，改進的效果十分明顯，故障發現的準確率從40%提升至80%，故障通告耗時從5分鐘減少為小于1分鐘，按照該效率一周可以節約29人時，極大的提升了企業的效率。根因推薦從依賴人的經驗改進至系統自動推薦可疑事件，這為大型故障中的指揮調度提供了較好的支持。那么該如何真正實現智能運維呢？
二．智能運維實戰
1. 時間序列異常檢測

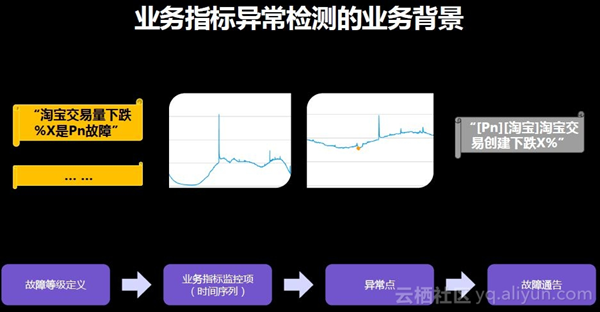

阿里中有成千甚至上萬個核心業務指標，例如淘寶的成交量、菜鳥裹裹的包裹量等。如何定義何時出現問題，這其實是一個艱難的行為。因此希望可以將業務上的一個問題通過監控轉化為一個技術問題。這里需要澄清的一點是，大家經常需要監控的一些指標，例如集群的CPU利用率、網絡流量或者應用程序的response time等，都是系統和應用層面的監控，不是業務層監控。有時系統應用出現問題時業務有可能并不受其影響，例如高可用集群的異地容災切換保證中，局部集群掛掉可能用戶使用并不會出現問題，但另一角度看，可能系統任何問題都沒有出現但是業務受到影響，例如運營商的骨干網出現問題，這種情況下仍然需要采取措施來防止流量下降。因此監控的目標需要直達業務結果，業務量下跌即為出現故障，雖然故障可能不是由于系統本身引起，但仍需要發現并定位該故障。如此將一個對業務的監控通過以下流程進行轉換，首先對故障進行等級定義，對時間序列的業務指標監控，定位異常點，做出故障通告。

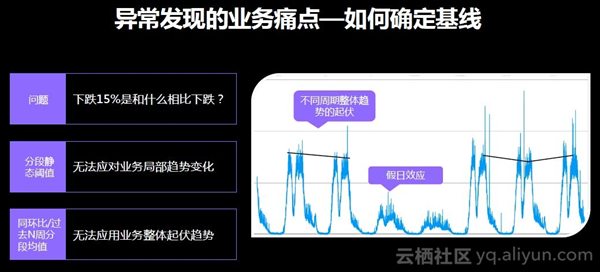

但在實現以上流程中，出現了兩大難點。一是無法確定基線。如果判定下跌一定的數值為出現故障，那么下跌的數值該是和什么相比較呢？尤其是高靈敏度的監控基線確定更加艱難。因為業務影響因素眾多，受到人的影響尤為明顯。如下圖中所示，圖中每個周期為一天，每天不完全相同，有不同的毛刺和尖刺，由于一些業務變化和營銷因素的影響，曲線并不是完全的上揚和下跌，而是有一定的起伏，此時簡單的一條橫線或者分段的靜態閾值已經無法應對業務局部的趨勢變化。同比和環比也同樣無法應對業務整體的起伏趨勢。

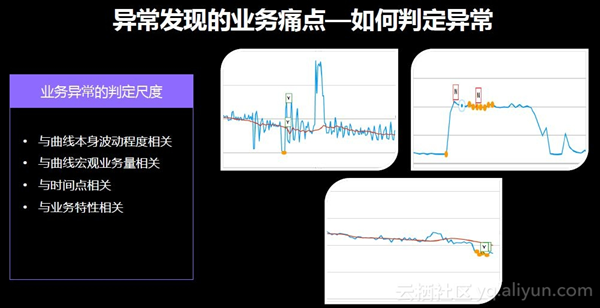

難點二為假設設定了某個基線，如何判定異常。業務異常的判定尺度眾多，包括曲線本身波動程度、曲線宏觀業務量、時間點、業務特性等。當然也可以不考慮這些因素，那么一天的100條報警中可能65-70條都為誤報。

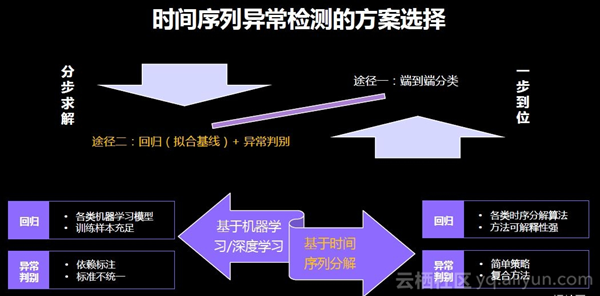

接下來就借助機器學習來解決該問題。這里可以有兩種途徑供選擇，各有優劣。途徑一是通過端到端分類，不計算基線直接判斷異常；途徑二通過回歸擬合基線判斷異常。阿里采用的是途徑二，對業務更可控，擬合出的基線對能否準確的判定異常至關重要。途徑二可以通過基于時間序列分解或者機器學習/深度學習實現。阿里業務中，通過基于時間序列分解來進行擬合回歸，機器學習/深度學習來解決判斷異常。

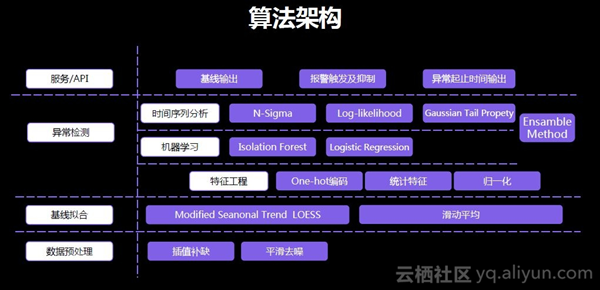

整體算法框架如下圖所示。首先對數據進行預處理，包括差值補缺和平滑去噪。然后基于優化后的時間序列分解Seanonal Trend LOESS方法進行基線擬合，滑動平均使曲線平滑。然后結合時間序列分析、機器學習以及特征工程中的各種方法，判斷一個時間片段是否需要報警。開始設計時并未確定該算法應采取哪些方法，而是被阿里巴巴各行業的業務、形態各異的數據以及判斷標準訓練出來的。它的優勢在于對各行業的數據有較高的適配性，對非技術性的曲線波動有較強的抗干擾能力。此外，該算法會輸出擬合的基線，并且內部系統中可以通過該基線提前100分鐘預測趨勢，當然距離越近的預測越準確，預測時會將歷史波動和局部變化趨勢都考慮在內，每個瞬間都會判斷這個時刻是否需要報警。出現報警后，可以回溯到該報警的開始時間和結束時間，由此達到整體的報警功能。

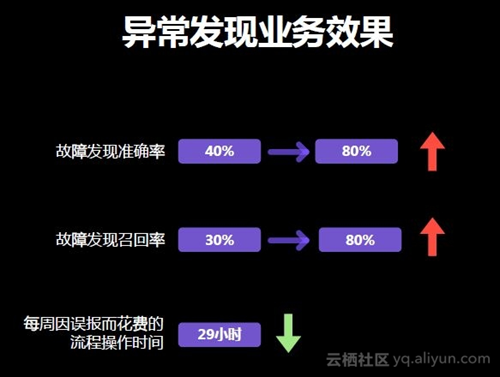

該算法達到的效果十分明顯，故障發現準確率由40%提升至80%，故障發現召回率從30%提升至80%，每周因誤報而花費的流程操作時間下降了29小時。
2. 智能根因推薦

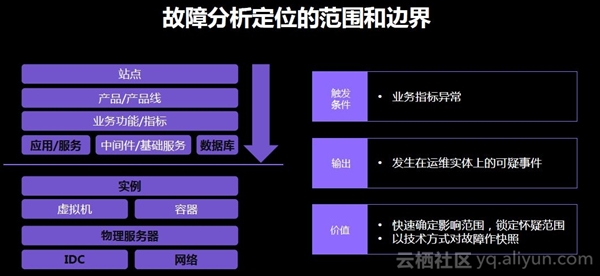

發現故障后若無法快速切換恢復正常運行則需要深入分析原因。但是在智能根因推薦中也存在眾多難點。首先，故障分析定位的范圍及邊界難以確定。例如，是否需要定位到bug存在于哪段代碼，發布的哪個版本，但這個定位范圍并不是這里需要的。這里的邊界是阿里自定義后的邊界。確定邊界后，需要通過日志、監控、報警信息及一些集群圖表來收集故障定位信息。然后進行定位判斷和邏輯決策，判斷哪些是出現該問題最可疑的部分并且提出解決策略。在IT行業的技術棧架構下，阿里的應用程序及業務是依靠下圖所示的技術基礎設施分層搭建出的。

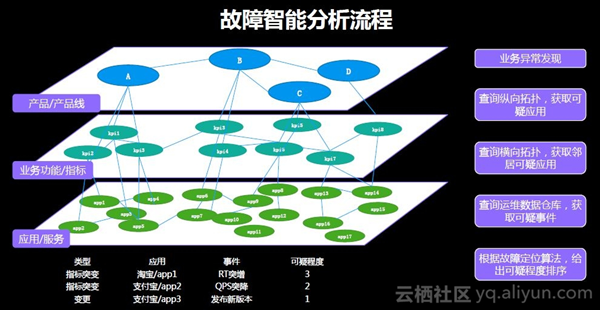

這個框架從一個業務故障出發，從中找出可能導致該故障的應用、中間件或數據庫。那么bug具體在哪段代碼中并不是這個框架關注的重點。但是這已經可以幫助大家解決兩個問題，一是快速了解該問題的影響面，二是快速鎖定問題范圍。這對業務非常復雜的一些大型企業來說有非常重要的優勢和價值。在實現這個框架時，主要按照以下流程。首先，通過時間序列異常檢測發現業務異常。然后查詢拓撲鏈路，獲取可疑應用及相關上下游應用。接著查詢運維數據倉庫，獲取可疑事件。最后根據故障定位算法，給出可疑程度排序。

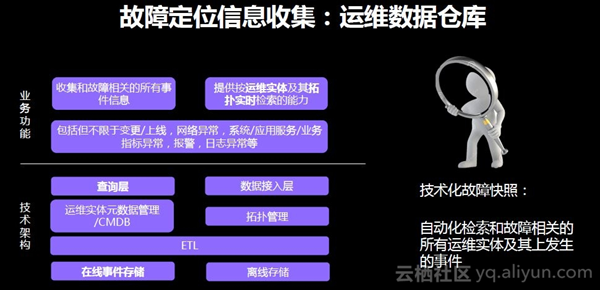

了解故障智能分析流程后，其中仍有一些基礎的細節仍需要詳細介紹，例如運維數據倉庫，數據倉庫是指為了解決某一領域的專業問題將一些在線數據作匯聚和整理。但為了故障定位而設置數據倉庫，并不只是簡單的將可能影響線上業務穩定性的所有數據匯聚。這里的數據倉庫是希望實現自動檢索與故障相關的事件。因此，運維數據倉庫不僅需要匯聚這些數據，也需要耦合對這些數據的組織關系，即metadata元數據，運維中特指CMDB（Configuration Management Database）。相信大家會使用文字的形式記錄每次的故障報告，但這些文字不可編程也不可檢索，那么運維數據倉庫便可以幫助大家實現技術化的、結構化的故障快照。

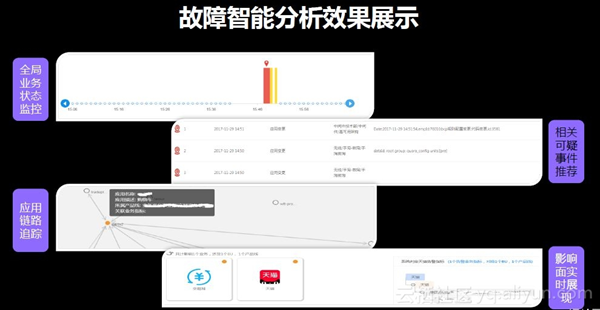

接下來通過一個案例展示其效果。下圖中，第一個子圖是阿里巴巴全局業務狀態監控。空白處表示無異常，出現異常時跳出紅色柱狀。此時便自動開展上述故障智能分析，推薦相關可疑事件，并且展示相關的應用鏈路追蹤。對某些受眾來說，比起故障原因更關心這個故障的影響面，這也會實時展現，包括影響的應用及其功能點列表。
三．AIOps智能運維解決方案
1. 核心功能

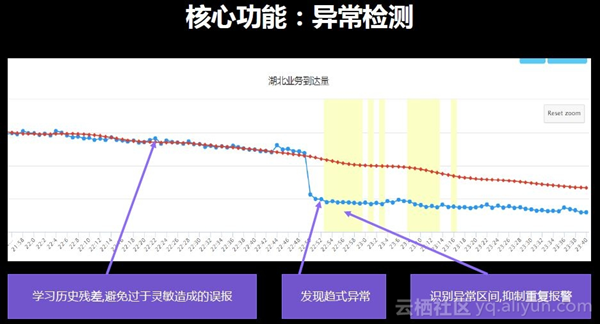

上述內容給大家介紹了在故障發現和原因分析中引入機器學習算法和一些工程框架，這也就是AIOps理念實際落地的產品。阿里希望可以借助阿里云平臺孵化AIOps智能運維解決方案，將這個企業產品賦能給客戶，進而共同提升企業穩定性。AIOps智能運維解決方案的核心功能有三個。一是異常檢測。下圖為客戶實際測試得出的一個例子，通過預測來判斷曲線本應趨勢如何，學習歷史殘差，避免過于靈敏造成誤報，即存在某些毛刺是視為無異常情況的。一旦發現明顯的趨勢偏離，便可以立刻識別和報警，并且在持續偏離的情況下識別異常區間抑制重復報警。

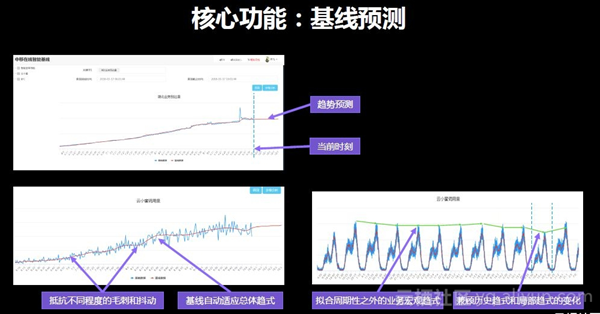

第二個核心功能是基線預測?？梢酝ㄟ^回歸擬合預測距當前時間100分鐘內的趨勢，這對處理業務有極大的幫助。如上文所說，該算法通過學習和訓練各行業的數據得出，因此即使數據有較多的毛刺和抖動，歷史趨勢完全不同，該框架都能較好的適應，均方誤差較小。直觀來說，擬合出的紅線一定是大家理想的檢測業務下跌的基準，因此為它命名為智能基線。

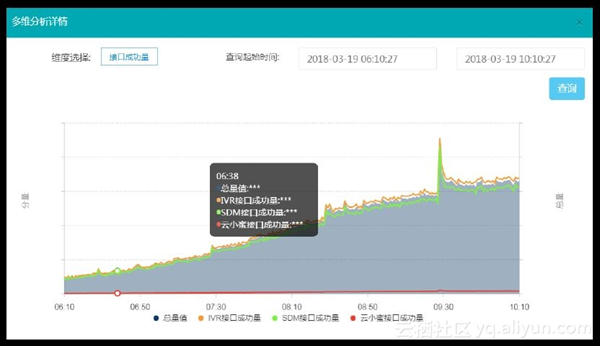

當出現故障時，還有另一核心功能為多維分析。數據是由分布式系統的日志流式計算匯集，因此數據中會存在某些字段可以進行維度拆解。例如淘寶流量來自于全國各省市各地區，來自于安卓用戶和IOS用戶，來自于電信或聯通。那么流量出現故障時會自動判斷這次的流量下跌主要來自哪個省市或應用商，例如是否來自江蘇省的移動用戶中的安卓用戶。這可以幫助運維人員快速的鎖定故障對象。
2. 典型場景

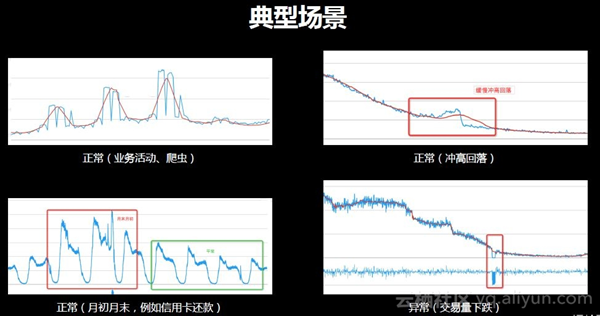

在各行業中采集了一些典型場景如下所示：
圖一中為爬蟲現象，若機器學習到的結果通常顯示為該現象，那么就認為這不是業務異常。圖二所示現象是否應視為異常如今在阿里內部仍沒有定論，對此可以設置一些靈敏度選擇，根據不同情況設置為不同結果。圖三所示的周期性探測中，大多數業務都以天或者星期為周期，但該業務更多的與月初月末相關，例如信用卡還款、話費流量充值等，因此這種業務是日周期、周周期和月周期的疊加。上文中的算法具備自動探測周期的能力。圖四是最經典的探測到交易量的驟然下跌。由此可見，該算法模型可以適配各行業的業務數據。對于底層的系統級數據也有相對應的特定算法。

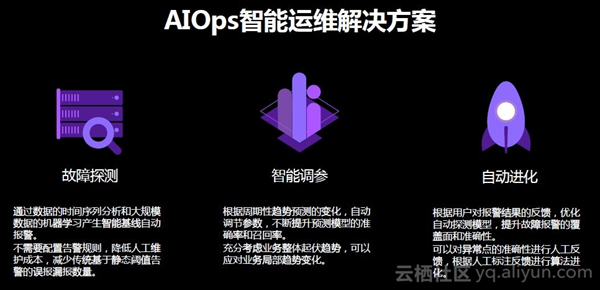

綜上，阿里的AIOps智能運維解決方案有以下三大特點：故障探測、智能調參、自動進化。故障探測中，精準全面報警，鮮有誤報漏報，沒有人工配置成本，所有流程自動化學習。即使業務發生了巨大的變化，例如阿里的釘釘在這一年中的發展非常迅速，在三個月前業務量可能處于一個量級，三個月后就上升到另一個量級，該算法也會在極短的時間內自動適應，不需要人工修改調整閾值。智能調參是指根據趨勢預測的變化自動調節參數。自動學習是指，當大家對是否報警持有爭議時，可以采取不同靈敏度報警方案，并且將報警結果反饋回算法，那么該算法會不斷學習報警的尺度，優化報警模型，進而提升故障報警的覆蓋面和準確性。
本文由云棲志愿小組郭雪整理，編輯百見
